| 產品名稱： | 動態循環蒸汽加熱蒸發濃縮機組 |
| 產品編號： |
1.簡介
動態循環蒸汽加熱蒸發濃縮機組，專用于各種溶液的蒸發濃縮，可根據客戶的要求，選擇單效、雙效、三效。
蒸汽直接加熱，加熱和蒸發溫度高，快速蒸發濃縮。
本公司生產的動態循環蒸汽加熱蒸發濃縮機組，完全按照GMP的規范要求設計、生產制造。
2.產品選擇
可根據濃縮處理物的耐溫特性，選擇單效、雙效、三效、四效。
3.技術指標
3.1.四效蒸發濃縮機組
一效加熱溫度＞130℃，二效加熱溫度＞100℃，三效加熱溫度＞80℃，四效加熱溫度＞60℃.
一效蒸發溫度＞100℃，二效蒸發溫度＞80℃，三效蒸發溫度＞60℃，四效蒸發溫度＞40℃。
3.2.三效蒸發濃縮機組
一效加熱溫度＞100℃，二效加熱溫度＞80℃，三效加熱溫度＞60℃.
一效蒸發溫度＞80℃，二效蒸發溫度＞60℃，三效蒸發溫度＞40℃。
3.3.雙效蒸發濃縮機組
一效加熱溫度＞100℃，二效加熱溫度＞80℃.
一效蒸發溫度＞80℃，二效蒸發溫度＞60℃。
3.4.單效蒸發濃縮機組
加熱溫度：＞100℃。
蒸發溫度：＞80℃。
4.工作流程及原理
4.1.四效蒸發濃縮機組
處理溶液進入一效蒸發罐中，當蒸發濃縮到一定濃度，自動進入到二效蒸發罐中；當二效蒸發罐中溶液蒸發濃縮到一定濃度，自動進入到三效蒸發罐中；當三效蒸發罐中的溶液蒸發濃縮到一定濃度，排出。
每一效蒸發罐中的溶液在循環蒸發泵的作用下，動態循環加熱、蒸發。
一效的熱源為蒸汽，蒸發出的溶劑氣體作為熱源進入二效的加熱器中；二效蒸發出的溶劑氣體作為熱源進入三效加熱器中，三效蒸發出的溶劑氣體作為熱源進入四效加熱器中，四效蒸發出的溶劑氣體進入冷凝器中，冷卻回收。
能源得到綜合利用。
4.2.三效蒸發濃縮機組
處理溶液進入一效蒸發罐中，在循環蒸發泵的作用下，動態循環加熱、蒸發。
一效的熱源為蒸汽，蒸發出的溶劑氣體作為熱源進入二效的加熱器中；二效蒸發出的溶劑氣體進入三效加熱器中。
一效的濃縮液蒸發到一定濃度，自動進入到二效蒸發罐中，在循環蒸發泵的作用下，動態循環加熱、蒸發。
二效的濃縮液蒸發到一定濃度，自動進入到三效蒸發罐中，在循環蒸發泵的作用下，動態循環加熱、蒸發。
三效蒸發出的溶劑氣體進入冷凝器回收。
4.3.雙效蒸發濃縮機組
處理溶液進入一效蒸發罐中，在循環蒸發泵的作用下，動態循環加熱、蒸發。
一效的熱源為蒸汽，蒸發出的溶劑氣體作為熱源進入二效的加熱器中。
一效的濃縮液蒸發到一定濃度，自動進入到二效蒸發罐中，在循環蒸發泵的作用下，動態循環加熱、蒸發。
二效蒸發出的溶劑氣體進入冷凝器回收。
4.4.單效蒸發濃縮機組
提取液進入蒸發罐中，在循環蒸發泵的作用下，動態循環加熱、蒸發。
熱源為蒸汽，蒸發出的溶劑氣體進入冷凝器回收。
5.特點和優越的性能
濃縮液快速加熱、蒸發循環，效率高。
無糊層、結垢。
采用多效蒸發濃縮，可大幅節約能耗，其中三效可節約50%能耗，四效可節約60%多。
一種專利設計蒸發器，確保熱量的散發和溶劑的回收。
在不破真空的條件下排液，提高了生產效率。
有效控制發泡問題。
操作簡便，易于清洗。
6.構成
進液控制裝置，包括：進液泵（選配）、在線流量計（選配）、自控閥等。
真空裝置，包括真空泵、循環液儲罐、冷卻器等。
蒸發罐（四效為四件，三效為三件，雙效為兩件，單效為一件）
蒸發循環泵
換熱器
冷凝器
受液罐
回收液輸液泵等。
真空表
在線液位計
在線溫度表
在線濃度計（選配）
變頻器
在線清洗裝置以及快開式觀察和清洗手孔

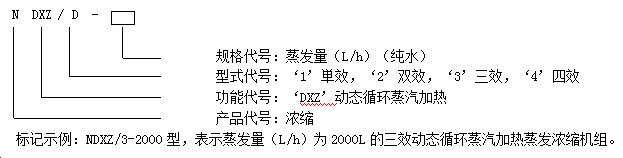

7.動態循環蒸汽加熱蒸發濃縮機組型號代號

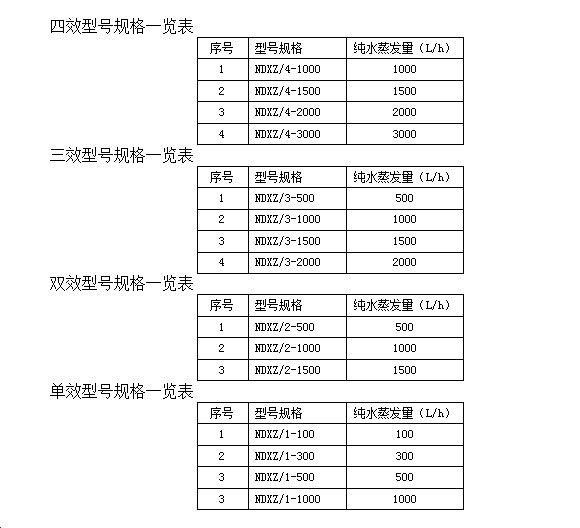

8.動態循環蒸汽加熱蒸發濃縮機組型號規格及圖片
9.動態循環蒸汽加熱蒸發濃縮機組三維設計圖片
10.材質
材質有sus304、sus316L等選擇，也可根據客戶的要求定做特種材質。
11.應用范圍
各種水溶液的蒸發濃縮。
各種脂溶性溶液的蒸發濃縮。
污水處理。
